raush
... even better than "Warshau"?

power-switchbox

Problem: zu viele Verbraucher an einem Stromkreis, die zwar nominell versorgt werden k�nnen, beim Einschalten aber den Abschaltstrom des Leitungsschutzschalters �bersteigen lassen.

L�sung: nacheinander Einschalten - manuell nicht sehr komfortabel, also baut man sich ein Ger�t, dass das f�r einen macht. Die Ger�te, die eingeschaltet werden sollen, sind von der Situation abh�ngig - also gleich ein paar Programme mit verschiedenen Einschaltmustern vorsehen...

Daten:
  • 8 Kan�le mit maximal 6A Schaltleistung
  • Gesamtstrom 8A - abh�ngig von der Hauptsicherung bzw. Absicherung des Stromkreises
  • 4 durch Taster erreichbare Programme
  • die einzelnen Kan�le der Programme werden in einem definierten Zeitabstand eingeschaltet
  • Kan�le + Programme k�nnen einfach per serieller Schnittstelle angepasst werden
  • jeder Kanal kann manuell ein- bzw. ausgeschaltet werden. Ein eingeschalteter Kanal bleibt auch bei einem Programmwechsel erhalten.
  • manuelles Einschalten ist sofort m�glich, Ausschalten nur nach R�ckfragen, damit ein Kanal nicht versehentlich ausgeschaltet werden kann (z.B. Rechner)

Video:Kanal-Leds mit Programmwechsel (932k - nicht gerade hochaufl�send)
Quellcode: (AVR-GCC) Switchbox v1.3 (50k)
Verwendete Libraries - DANKE!:
  • peter dannegger - debounce library
  • michael arndt - i2c-lcd-functions
  • pascal stang - procyon avrlib
Blockschaltbild:
Blockschaltbild Switchbox
(Klick f�r gr��eres Bild)
Konfigurationstool:
Screenshot des Konfigurationstools
(Klick f�r gr��eres Bild)
geschrieben unter Verwendung der Qt3-Library unter Linux. M�sste unter Win32 kompilieren, zum Zugriff auf die serielle Schnittstelle wurde eine plattformunabh�ngige Bibliothek verwendet (QextSerialPort).
Downloads:
Quellcode (26k, GPL)
Binary (Linux inkl. QextSerialPort-Library und "installer-script") (190k)
QextSerialPort (49k)

power switchbox (27 Fotos)

8-Kanal-Switchbox

<  [1]  [2]  [3]  [4>

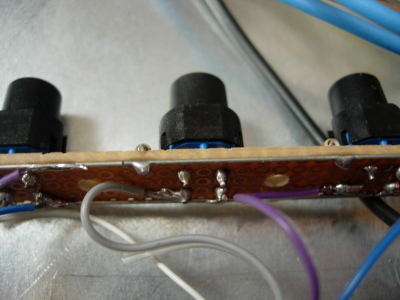

men�tasten
 men�tasten

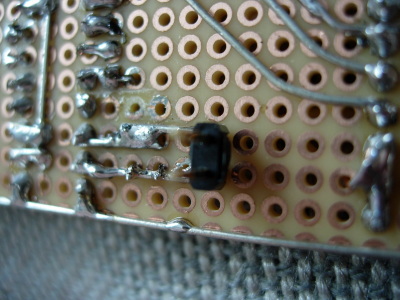

ei square see. ohne ground, sehr mutig.
ei square see. ohne ground, sehr mutig.

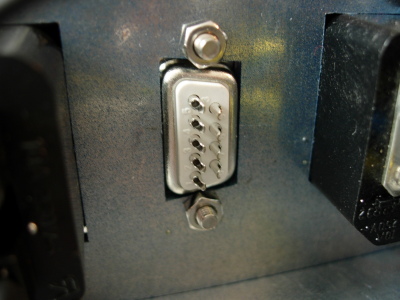

konfigurations-serielle ist noch nicht verbunden
 konfigurations-serielle ist noch nicht verbunden

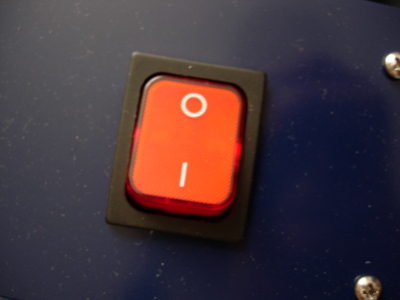

absoluter aus-schalter :)
absoluter aus-schalter :)
basteln
 basteln

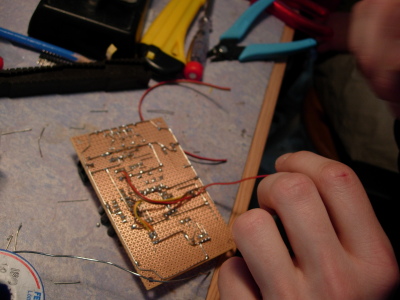

i2c verdrahten
i2c verdrahten
ja, des is a gaudi.
 ja, des is a gaudi.
hei�?
hei�?
<  [1]  [2]  [3]  [4>
