raush
... even better than "Warshau"?

power-switchbox

Problem: zu viele Verbraucher an einem Stromkreis, die zwar nominell versorgt werden können, beim Einschalten aber den Abschaltstrom des Leitungsschutzschalters übersteigen lassen.

Lösung: nacheinander Einschalten - manuell nicht sehr komfortabel, also baut man sich ein Gerät, dass das für einen macht. Die Geräte, die eingeschaltet werden sollen, sind von der Situation abhängig - also gleich ein paar Programme mit verschiedenen Einschaltmustern vorsehen...

Daten:
  • 8 Kanäle mit maximal 6A Schaltleistung
  • Gesamtstrom 8A - abhängig von der Hauptsicherung bzw. Absicherung des Stromkreises
  • 4 durch Taster erreichbare Programme
  • die einzelnen Kanäle der Programme werden in einem definierten Zeitabstand eingeschaltet
  • Kanäle + Programme können einfach per serieller Schnittstelle angepasst werden
  • jeder Kanal kann manuell ein- bzw. ausgeschaltet werden. Ein eingeschalteter Kanal bleibt auch bei einem Programmwechsel erhalten.
  • manuelles Einschalten ist sofort möglich, Ausschalten nur nach Rückfragen, damit ein Kanal nicht versehentlich ausgeschaltet werden kann (z.B. Rechner)

Video:Kanal-Leds mit Programmwechsel (932k - nicht gerade hochauflösend)
Quellcode: (AVR-GCC) Switchbox v1.3 (50k)
Verwendete Libraries - DANKE!:
  • peter dannegger - debounce library
  • michael arndt - i2c-lcd-functions
  • pascal stang - procyon avrlib

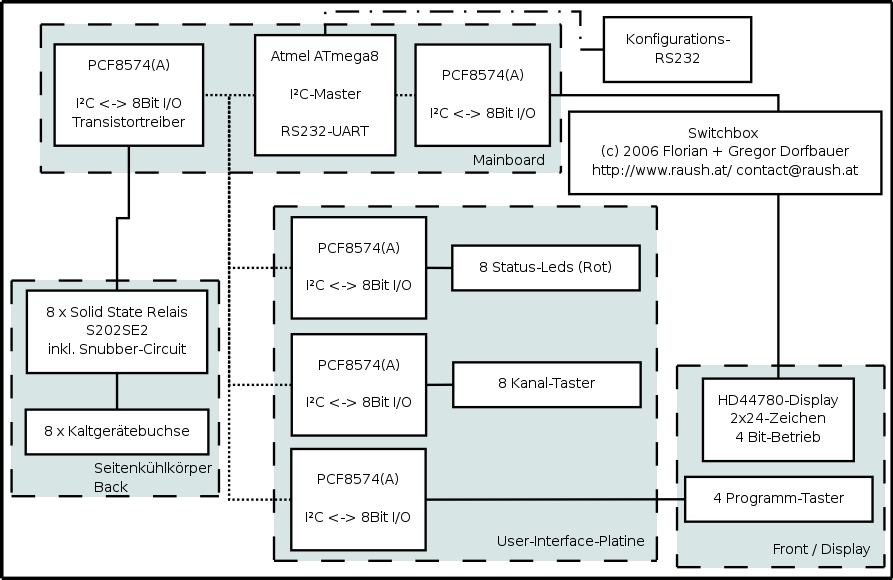

Blockschaltbild:
Blockschaltbild Switchbox
(Klick für größeres Bild)
Konfigurationstool:

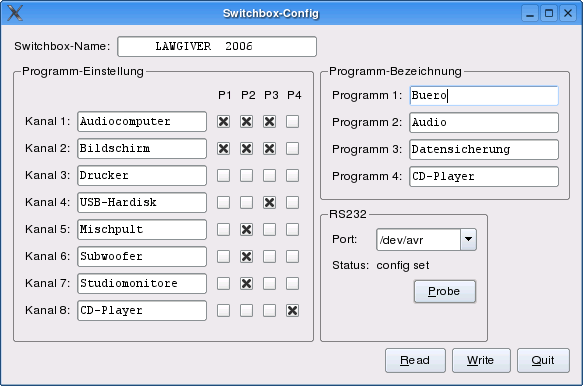

Screenshot des Konfigurationstools
(Klick für größeres Bild)
geschrieben unter Verwendung der Qt3-Library unter Linux. Müsste unter Win32 kompilieren, zum Zugriff auf die serielle Schnittstelle wurde eine plattformunabhängige Bibliothek verwendet (QextSerialPort).
Downloads:
Quellcode (26k, GPL)
Binary (Linux inkl. QextSerialPort-Library und "installer-script") (190k)
QextSerialPort (49k)

power switchbox (27 Fotos)

8-Kanal-Switchbox

[1]  [2]  [3]  [4>

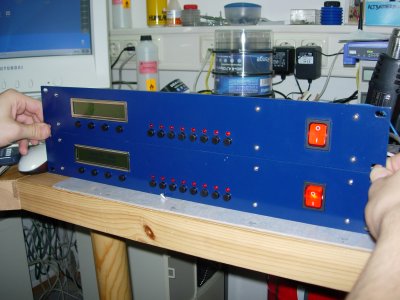

fertig aufgebaut - 2 komplette switchboxen
 fertig aufgebaut - 2 komplette switchboxen

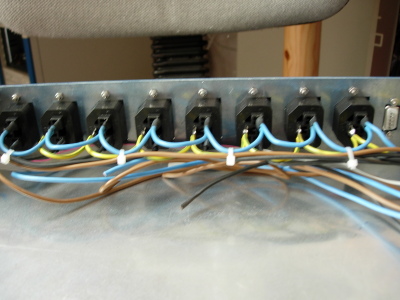

8 Kaltgeräte-Buchsen als Ausgang
8 Kaltgeräte-Buchsen als Ausgang

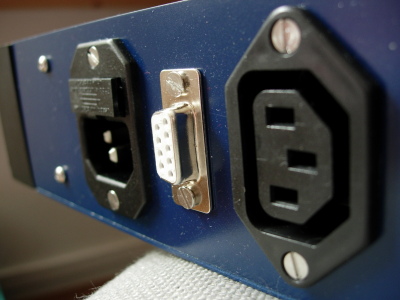

Speisung, Konfiguration und ein Ausgang
 Speisung, Konfiguration und ein Ausgang

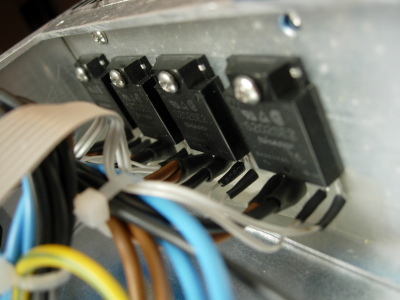

4/8 solid state relais
4/8 solid state relais

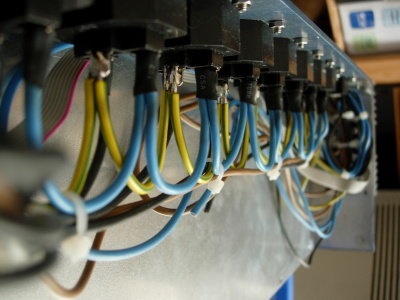

alle 8 buchsen
 alle 8 buchsen
motherboard (atmega8)
motherboard (atmega8)

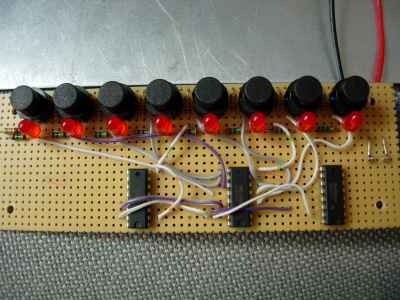

controlboard - 8+4 Tasten und 8 Leds
 controlboard - 8+4 Tasten und 8 Leds

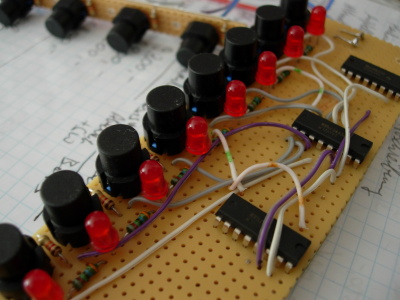

8 tasten/leds = 8 kanäle - zum manuellen steuern
8 tasten/leds = 8 kanäle - zum manuellen steuern
[1]  [2]  [3]  [4>
